Развязывающие трансформаторы

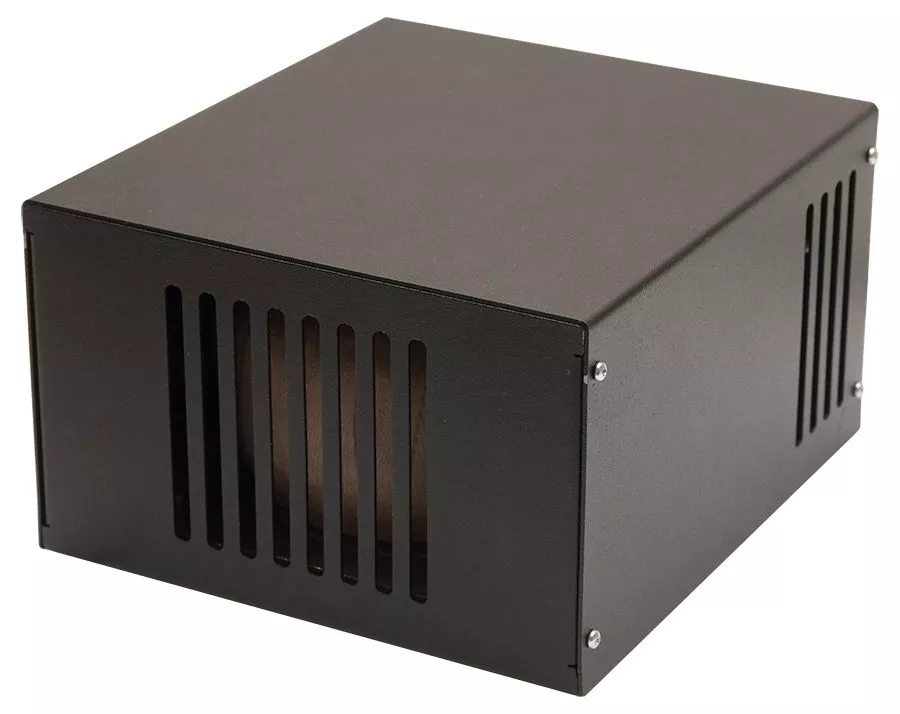

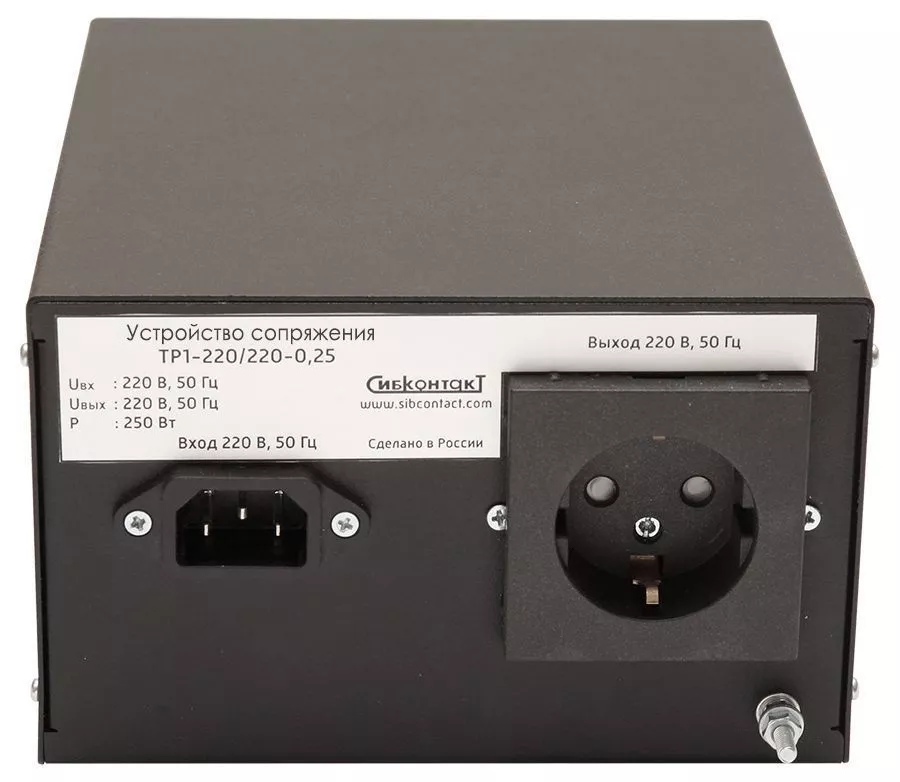

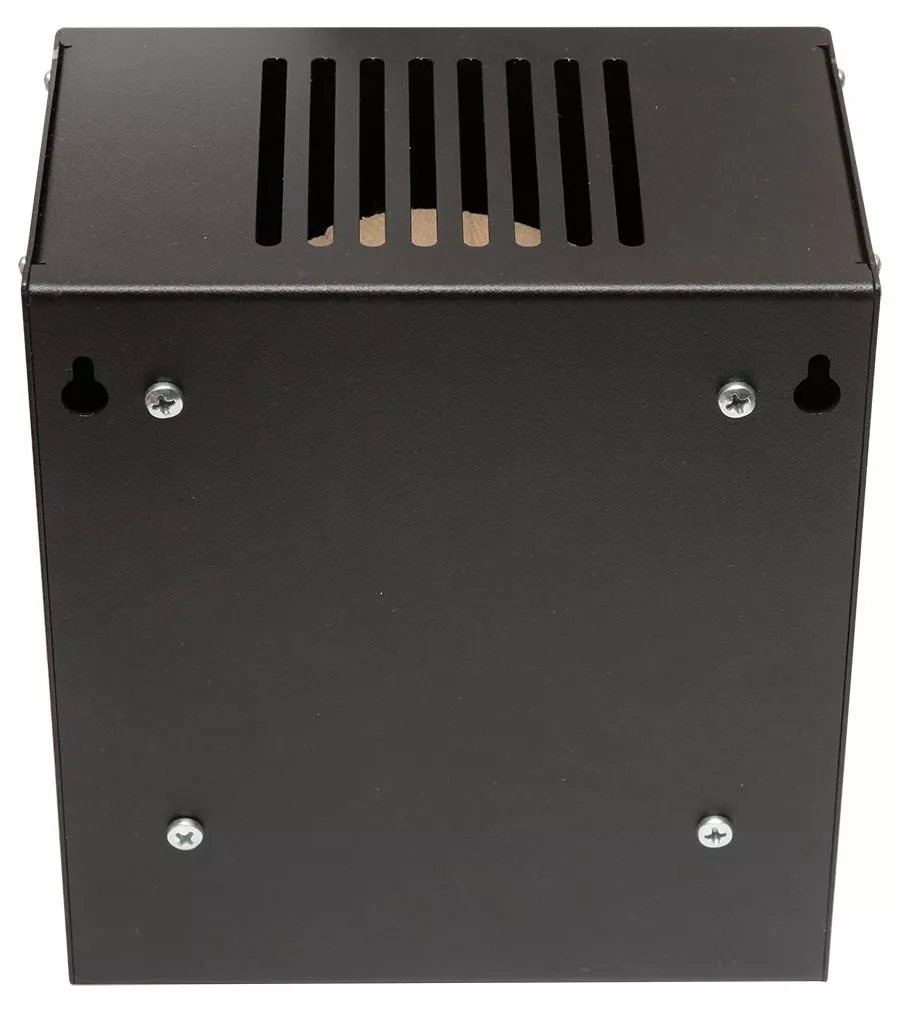

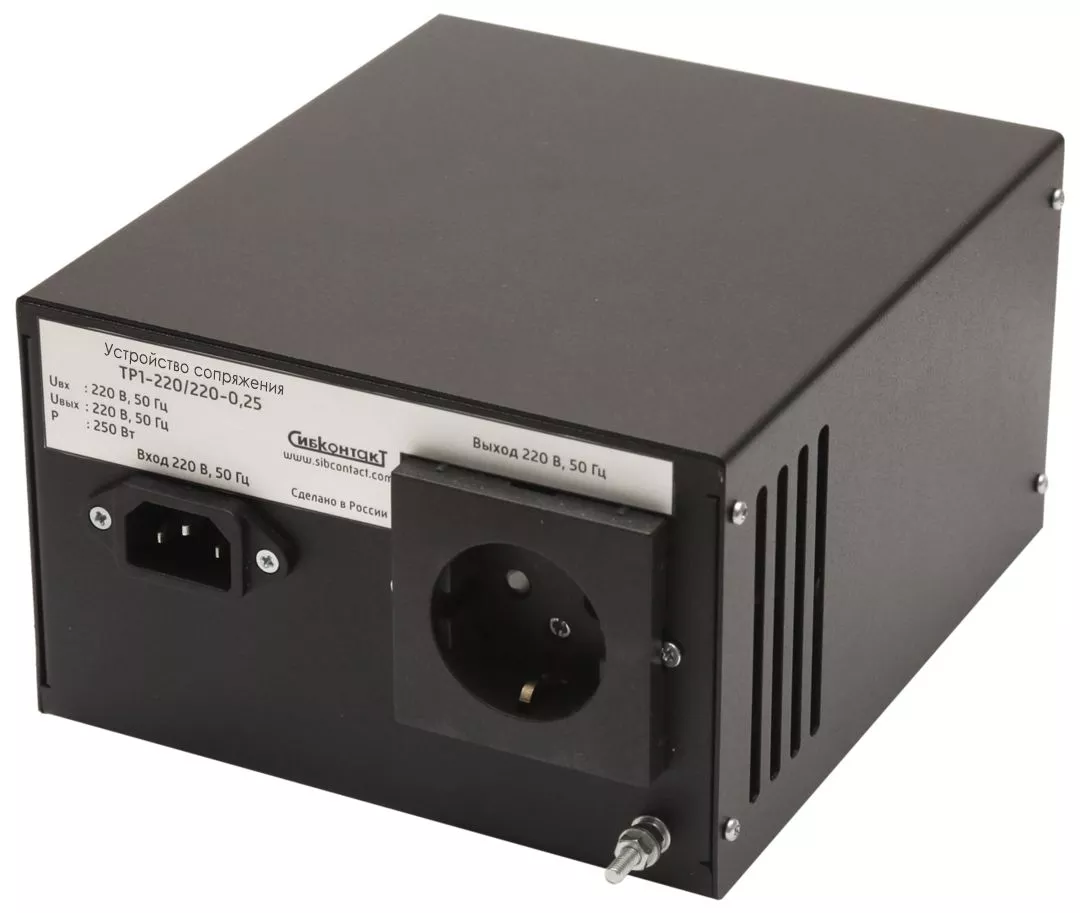

Развязывающий трансформатор ТР1-220/220-0,25
Развязывающий трансформатор ТР1-220/220-0,25
6 300 руб.
-0%
6 300 руб.
- +
Оставить заявку
Новинка
Артикул:
Цена: 6 300 руб.
6 300 руб.
Под заказ
Сравнить товар
В сравнении
Перейти в каталог
  • Номинальная мощность 250 ВА
  • Номинальное входное напряжение 220В
  • Номинальное выходное напряжение 220В

Наш отдел продаж работает в будние дни с 8 до 17 по ЕКБ (UTC +5). Если вы хотите оформить заказ в наше нерабочее время, вы можете обратиться к нашим партнерам по номеру: 8(343)302-05-74.

Или написать нам на почту:
 sale@sibcontact.com
- +
шт.
Оставить заявку
Наш отдел продаж работает в будние дни с 8 до 17 по ЕКБ (UTC +5). Если вы хотите оформить заказ в наше нерабочее время, вы можете обратиться к нашим партнерам по номеру: 8(343)302-05-74.
Иконка-грузовик.png Доставка в регионы:Доставка до транспортной компании в г. Новосибирске — бесплатно! Стоимость доставки товара до вашего города по тарифам ТК.
Иконка-грузовик.png Доставка до транспортной компании в г. Новосибирске — бесплатно!
Когда необходим развязывающий трансформатор?

Развязывающий трансформатор необходим для устойчивой работы газового котельного оборудования (особенно фазозависимого) в случае некачественного заземления или его отсутствия. Оборудование осуществляет гальваническую развязку цепи питания  газового котельного оборудования от сети питания ~ 220 В, с последующим искусственным занулением.

Разделительный трансформатор используется с источниками бесперебойного питания без сквозной нейтрали, стабилизаторами сетевого напряжения и бензо/дизель генераторами.

Способ подключения отопительного котла к источнику бесперебойного питания зависит от модели газового котла. Общим условием для большинства моделей фазозависимых котлов является правильное подключение фазы, нейтрали и наличие качественного защитного заземления. Причем во время переключения ИБП с питания от сети 220 В на питание от аккумулятора и обратно, фазировка должна оставаться прежней. А также нейтраль должна всегда быть подключена к шкафу распределения, где она соединена с защитным заземлением объекта. В противном случае могут возникнуть проблемы, вплоть до поломки, с блоком розжига газового котла. Для обеспечения постоянного соединения входной и выходной нейтрали требуются ИБП со сквозной нейтралью.

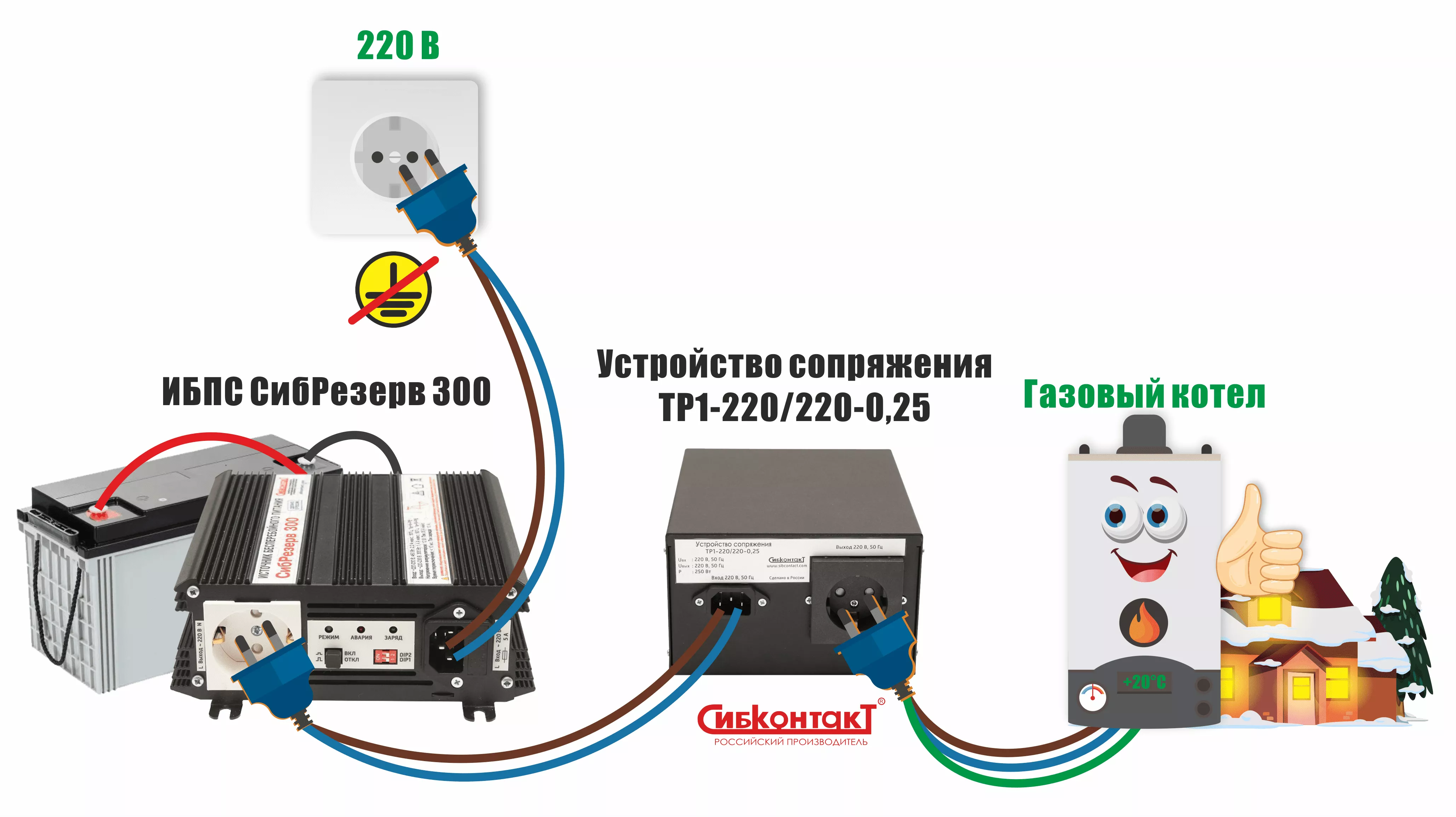

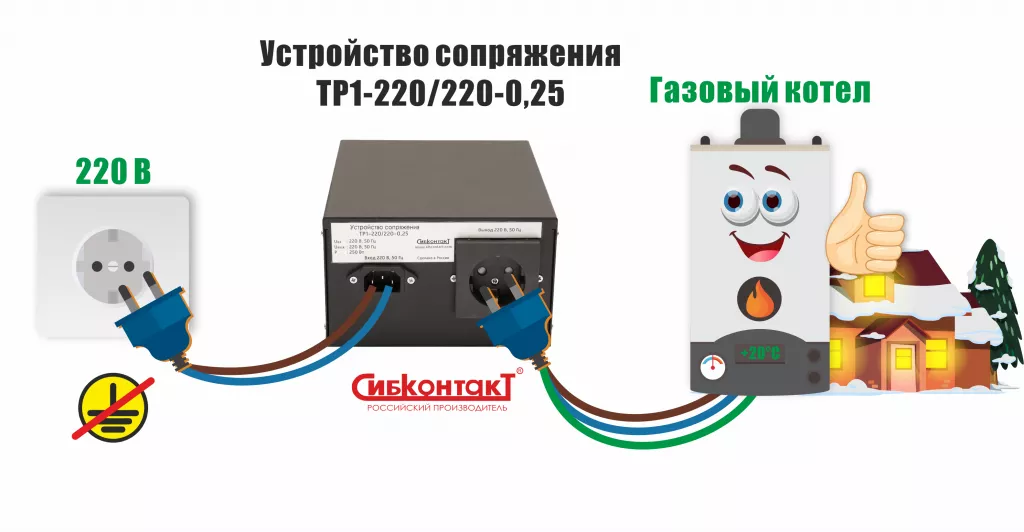

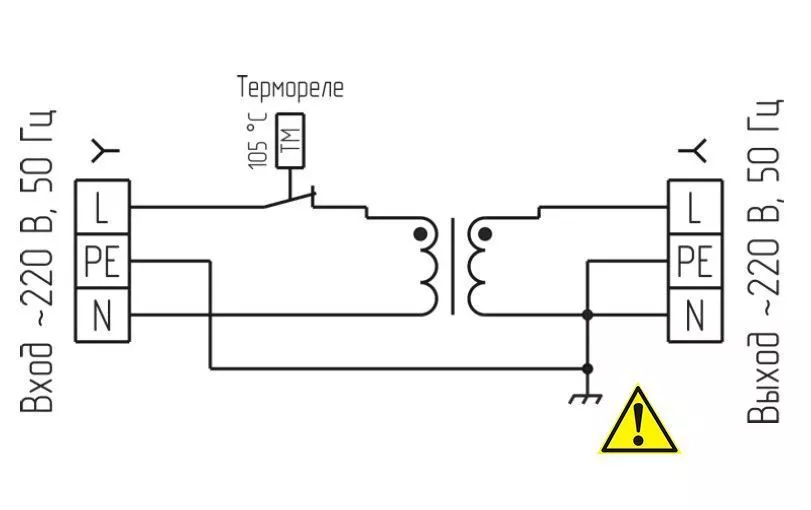

Для того, чтобы решить проблему с некачественным или плохим занулением нейтрали и защитного заземления, на стороне газового котла можно применить развязывающий  трансформатор (в некоторых источниках может называться - разделительный трансформатор). Он искусственно зануляет на своем выходе нейтраль и защитное заземление (см. схему подключения), что дает необходимое условие для правильной работы блока розжига, независимо от того, питается газовый котел от сети или от аккумулятора через ИБП со сквозной нейтралью.

В качестве развязывающего трансформатора можно применить стандартный трансформатор типа ОСМ1, ОСР и т.п. с напряжением на первичной и вторичной обмотках по 220В. Мощность трансформатора выбирается процентов на 10 - 15 больше суммарной мощности нагрузки.

Большинство моделей газовых котлов, без дополнительных насосов, потребляют электрическую мощность порядка (100 – 170) Вт, для них подойдет Развязывающий трансформатор ТР1-220/220-0,25 с мощностью 250 ВА.

Так как отопительные котлы требуют неразрывного соединения нейтрали и защитного заземления, то при проверке работы системы бесперебойного питания следует выключать только один автоматический выключатель, который отключает фазу, нейтраль должна быть подключена всегда.

Проверять систему следует в два этапа:
- первый, когда отопительный котел работает на нагрев (выключить, а затем, через пару минут, включить фазный "автомат", котел при этом не должен выключиться по ошибке блока розжига);
- второй, когда котел находится в режиме ожидания (в этом режиме необходимо проверить, что при работе от аккумулятора, т.е. при выключенном фазном "автомате" блок розжига котла включится без ошибок).

Только в этом случае можно быть уверенным, что подключено все правильно (фаза, нейтраль и защитное заземление) и котел правильно работает, как от сети, так и от аккумулятора через ИБП, что в первом, что во втором случаях.
Производство - СибКонтакт, Россия
Гарантия - 24 месяца

 Номинальная мощность нагрузки, ВА
 250
 Номинальное входное напряжение, В
 220
  Номинальное выходное напряжение, В  220
  Частота напряжения, Гц
 50±1
 Габаритные размеры, мм
194х165х104
  Масса не более, кг
 4,5
  Условия эксплуатации
- температура окружающего воздуха, 0С (УХЛ4)

- относительная влажность воздуха при температуре, не более 25 0С, %
+1 ÷ 35

80
