Зарядные устройства ЗУ2-12М1 предназначены для преобразования энергии сети переменного тока с номинальным значением действующего напряжения 220 В и частотой 50 Гц, в энергию постоянного тока для заряда свинцово-кислотных аккумуляторных батарей (далее – АКБ). Устройства реализуют трехстадийный процесс заряда.
Данная модель может применяется в качестве штатного ЗУ для дизель-генераторных установок (ДГУ)
Зарядные устройства серий ЗУ2-12М1 предназначены для зарядки свинцово-кислотных аккумуляторных батарей, установленных на резервных дизельных электрогенераторных установках с автозапуском. Относятся к системам импульсного тока. Подзарядка АКБ осуществляется стабилизированным напряжением с ограничением максимально допустимого тока.

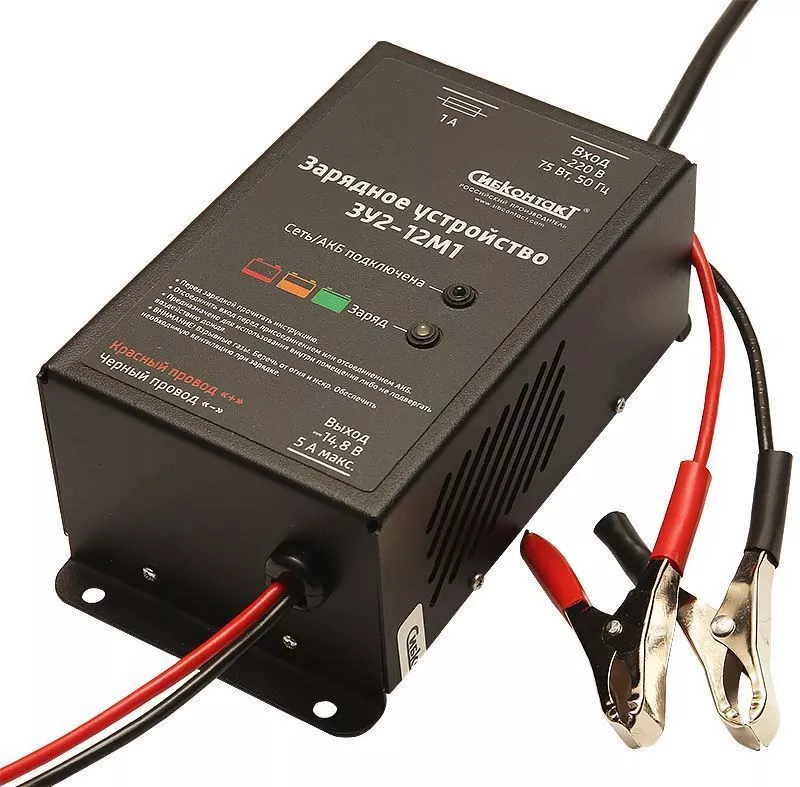

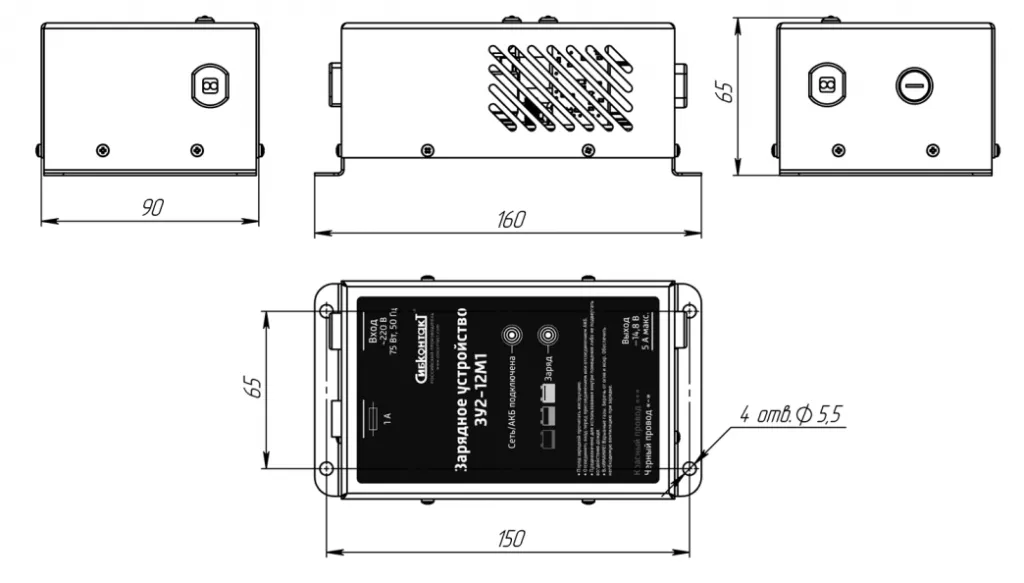

На лицевой панели зарядного устройства расположены следующие индикаторы:
- «Сеть/АКБ подключена»: светится зеленым светом в случае правильно подключенной АКБ к выходу зарядного устройства, либо при подключенной сети 220 В.
- «Заряд»: трехцветный (красный/желтый/зеленый) индикатор отображающий текущую стадию заряда АКБ.
На боковых панелях зарядного устройства расположены:
- выведенные провода сечением 2,5мм2 с зажимами типа «крокодил» для подключения АКБ;

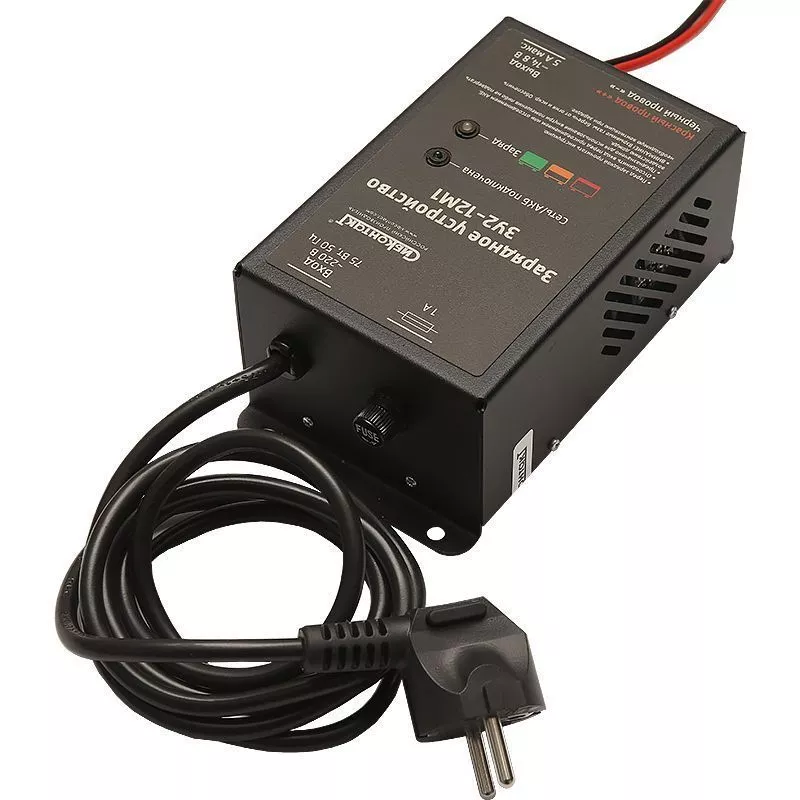

- выведенный провод с евровилкой для подключения к сети 220 В и отсек для плавкого предохранителя;
- вентиляционные отверстия;
- наклейка с серийным номером.

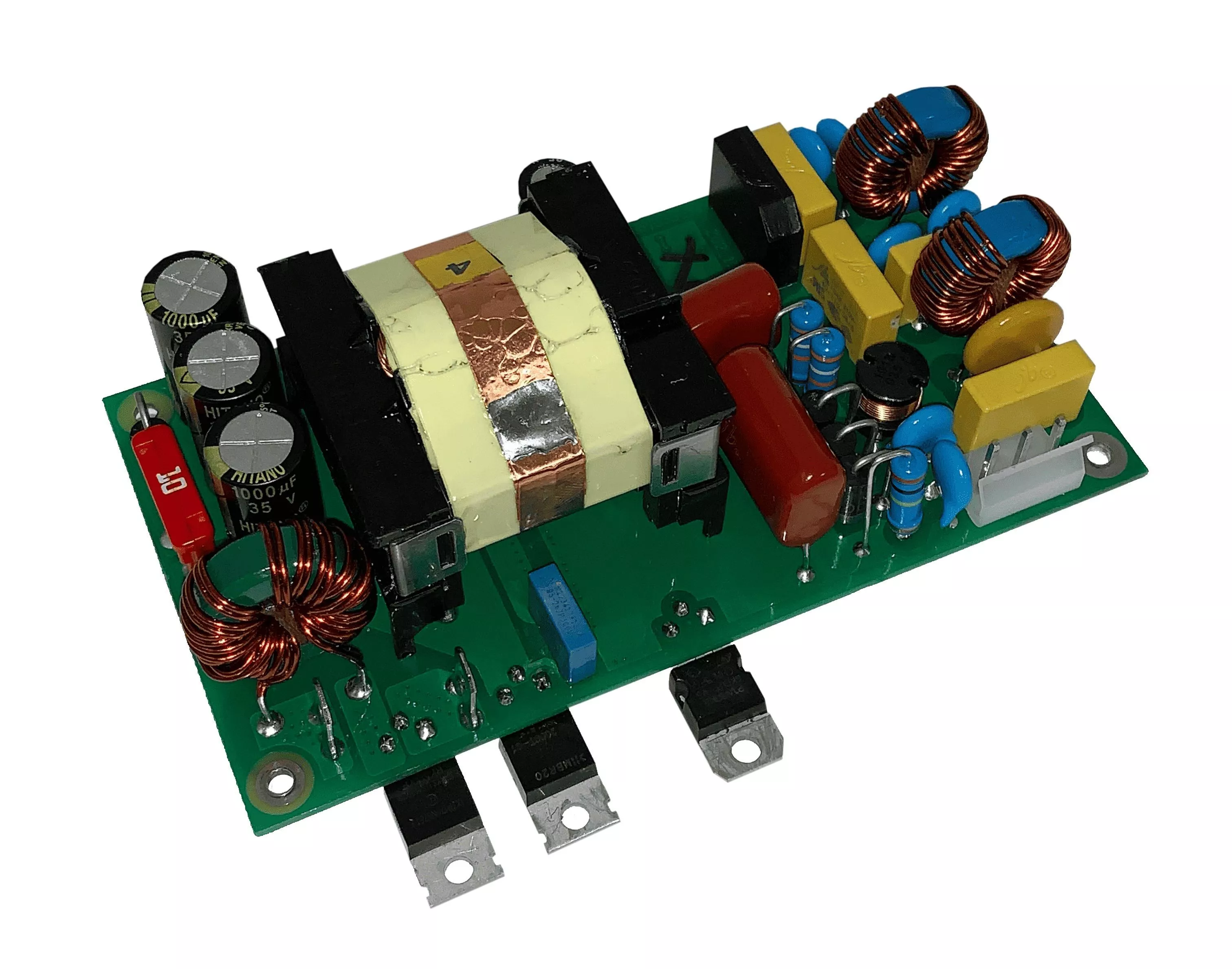

Принцип работы:
1) Зарядное устройство работает непрерывно, автоматически переключаясь
между тремя стадиями работы. Обеспечивает полную зарядку АБ за короткое время, при этом аккумуляторная батарея заряжается полностью и сохраняет свою емкость в течение длительного времени.

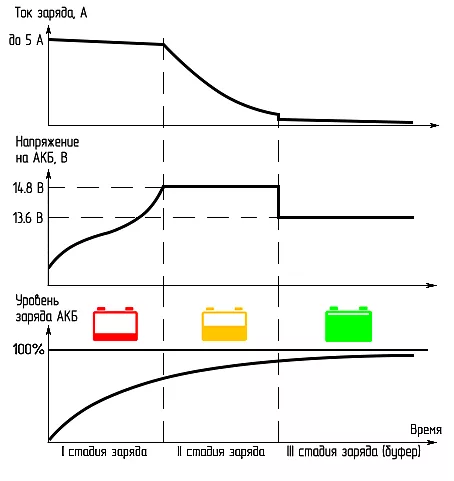

2) На первой стадии зарядное устройство выдает постоянный ток заряда до 5А, пока напряжение на АКБ не достигнет уровня второй стадии, равного 14,8 В. Цвет индикатора «Заряд» – красный.
Продолжительность первой стадии ограничена по времени 4 часами. Если по истечении этого времени напряжение на АКБ не достигло уровня 14,8 В (что может говорить о неисправности или слишком большой емкости подключенной АКБ), зарядное устройство перейдет на третью стадию.
3) На второй стадии зарядное устройство поддерживает постоянное напряжение 14,8 В и ток, снижающийся по мере заряда АКБ. Продолжительность второй стадии фиксирована и составляет 2 часа. Цвет индикатора «Заряд» – желтый (красный + зеленый).
4) На третьей стадии (буфер) АКБ заряжается малым током при постоянном напряжении 13,6 В. Продолжительность стадии не ограничена. Цвет индикатора «Заряд» – зеленый.
Если в процессе заряда АКБ от зарядного устройства было отключено входное напряжение 220 В, процесс заряда прекратится. При повторном подключении входного напряжения 220 В процесс заряда начинается заново, с первой стадии.
Условия эксплуатации:
диапазон температур окружающей среды от -5 до +40º С;
относительная влажность воздуха при t=25º С, не более 80% ;
отсутствие действия агрессивных паров, жидкостей и газов в концентрациях, разрушающих металлы и изоляцию, токопроводящей пыли, грязи;
режим работы - без ограничений по времени;
степень защиты изделия от проникновения посторонних предметов и воды по ГОСТ 14254-96 IP20 (не герметизирован).
Защиты:
В конструкции зарядного устройства предусмотрены следующие встроенные схемы защиты: гальваническая развязка входа и выхода, защита от бросков тока входной сети (сменный плавкий предохранитель), защита от короткого замыкания выхода, защита от переполюсовки, тепловая защита.
Защита от короткого замыкания выхода:
При подключенной входной сети 220 В, при замыкании выходных зажимов зарядного устройства между собой, сработает защита от короткого замыкания – напряжение на выходе резко упадет и будет периодически появляться и пропадать, индикаторы при этом будут мигать. При устранении короткого замыкания, зарядное устройство автоматически вернется в нормальный режим.
Внимание! Не следует допускать долговременного (дольше 10 секунд) короткого замыкания выхода.
Защита от переполюсовки:
При подключении зарядного устройства к АКБ в неверной полярности зарядное устройство не выйдет из строя. Индикатор «Сеть/АКБ подключена» при этом не будет светиться.
При подключении зарядного устройства к АКБ в правильной полярности, индикатор «Сеть/АКБ подключена» будет светиться зеленым светом.
Внимание! Защита от переполюсовки функционирует только при отключенной сети 220 В. Если АКБ подключена к зарядному устройству в неверной полярности, при подключении входной сети 220 В, зарядное устройство может выйти из строя.
Тепловая защита:
При длительных нагрузках и (или) при повышенной температуре окружающей среды, срабатывает защита от перегрева, которая отключает зарядное устройство (индикатор «Заряд» при этом не будет светиться). После остывания зарядное устройство вновь автоматически включается.
